สวิตช์โหลดไฟฟ้าแรงสูงในร่มคืออะไร และทำงานอย่างไรในระบบจำหน่ายไฟฟ้าสมัยใหม่

หนึ่งอินโดหรือสวิตช์โหลดไฟฟ้าแรงสูงมีบทบาทสำคัญในระบบจำหน่ายไฟฟ้าสมัยใหม่โดยช่วยให้สามารถสลับโหลด การแยก และควบคุมการปฏิบัติงานได้อย่างปลอดภัยในสภาพแวดล้อมแรงดันไฟฟ้าปานกลางและสูง คู่มือเชิงลึกนี้จะอธิบายวิธีการทำงานของสวิตช์โหลดไฟฟ้าแรงสูงภายในอาคาร ส่วนประกอบหลัก ข้อได้เปรียบที่สำคัญ สถานการณ์การใช้งาน เกณฑ์การเลือก มาตรฐานที่เกี่ยวข้อง และแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา ดึงประสบการณ์ในอุตสาหกรรมและข้อมูลเชิงลึกเชิงปฏิบัติจากทูนิซบทความนี้ช่วยให้วิศวกร ผู้จัดการโครงการ และผู้เชี่ยวชาญด้านการจัดซื้อสามารถตัดสินใจโดยใช้ข้อมูลรอบด้านโดยสอดคล้องกับความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพในระยะยาว

สารบัญ

• 1. สวิตช์โหลดไฟฟ้าแรงสูงในร่มคืออะไร?
• 2. สวิตช์โหลดไฟฟ้าแรงสูงในร่มทำงานอย่างไร
• 3. ส่วนประกอบสำคัญของสวิตช์โหลดไฟฟ้าแรงสูงในร่ม
• 4. ประเภททั่วไปของสวิตช์โหลดไฟฟ้าแรงสูงในร่ม
• 5. การใช้งานทั่วไปในระบบจำหน่ายไฟฟ้า
• 6. ข้อดีของการใช้สวิตช์โหลดไฟฟ้าแรงสูงในร่ม
• 7. โหลดสวิตช์เทียบกับเซอร์กิตเบรกเกอร์กับตัวตัดการเชื่อมต่อ
• 8. มาตรฐานและข้อกำหนดทางเทคนิค
• 9. วิธีการเลือกสวิตช์โหลดไฟฟ้าแรงสูงในร่มที่เหมาะสม
• 10. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา
• 11. คำถามที่พบบ่อย (FAQ)
• 12. บทสรุป

1. สวิตช์โหลดไฟฟ้าแรงสูงในร่มคืออะไร?

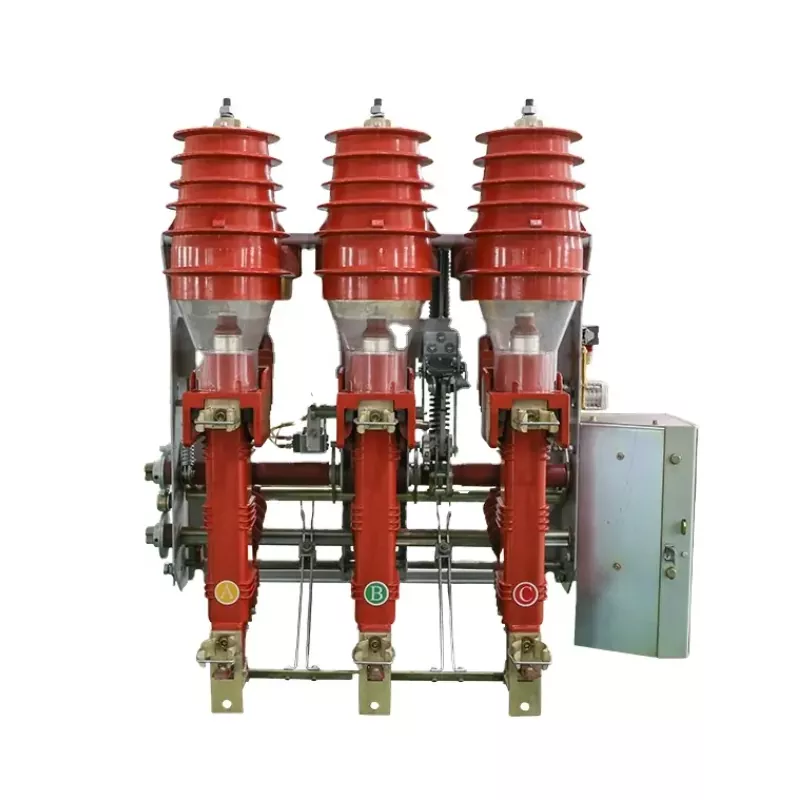

หนึ่งสวิตช์โหลดไฟฟ้าแรงสูงในร่มเป็นอุปกรณ์สวิตชิ่งที่ออกแบบมาเพื่อสร้าง พกพา และตัดกระแสไฟฟ้าภายใต้สภาวะโหลดปกติในระบบไฟฟ้าแรงกลางและแรงสูงภายในอาคาร สวิตช์โหลดไม่ได้มีวัตถุประสงค์เพื่อขัดขวางกระแสลัดวงจรสูงต่างจากเซอร์กิตเบรกเกอร์ แต่สวิตช์เหล่านี้ให้การสวิตช์ออนโหลดที่เชื่อถือได้และการแยกที่ปลอดภัย

โดยทั่วไปสวิตช์เหล่านี้จะถูกติดตั้งในสภาพแวดล้อมภายในอาคาร เช่น สถานีไฟฟ้าย่อย ห้องสวิตช์เกียร์ โรงงานอุตสาหกรรม อาคารพาณิชย์ และศูนย์กระจายสาธารณูปโภค ซึ่งพื้นที่ ความปลอดภัย และความน่าเชื่อถือในการดำเนินงานเป็นสิ่งสำคัญ

2. สวิตช์โหลดไฟฟ้าแรงสูงในร่มทำงานอย่างไร

หลักการทำงานของสวิตช์โหลดไฟฟ้าแรงสูงในร่มนั้นขึ้นอยู่กับการสูญเสียส่วนโค้งที่ควบคุมระหว่างการทำงานของสวิตช์ เมื่อสวิตช์เปิดหรือปิดภายใต้ภาระ จะมีการสร้างส่วนโค้งระหว่างหน้าสัมผัส ส่วนโค้งนี้ดับลงโดยใช้สื่อและเทคนิคเฉพาะ ทั้งนี้ขึ้นอยู่กับการออกแบบสวิตช์

ขั้นตอนการดำเนินงานที่สำคัญ

1. กลไกการทำงานเริ่มต้นการเคลื่อนที่ของการสัมผัส
2. หน้าสัมผัสหลักแยกหรือปิดภายใต้กระแสโหลด
3. ส่วนโค้งก่อตัวขึ้นและถูกนำทางเข้าไปในห้องดับเพลิงส่วนโค้ง
4. ส่วนโค้งถูกทำให้เย็นลง ยืดออก หรือดับลงจนกว่าการหยุดชะงักของกระแสจะเสร็จสมบูรณ์

วิธีการดับอาร์กทั่วไป ได้แก่ เทคโนโลยีอากาศ ก๊าซ SF₆ และสุญญากาศ ซึ่งแต่ละวิธีให้ประสิทธิภาพและคุณลักษณะด้านสิ่งแวดล้อมที่แตกต่างกัน

3. ส่วนประกอบสำคัญของสวิตช์โหลดไฟฟ้าแรงสูงในร่ม

• ผู้ติดต่อหลัก:ดำเนินการและขัดจังหวะกระแสโหลด
• ระบบดับเพลิงอาร์ค:รับประกันการหยุดชะงักของกระแสไฟฟ้าที่ปลอดภัย
• กลไกการทำงาน:การควบคุมด้วยมือหรือมอเตอร์
• โครงสร้างฉนวน:รองรับความสามารถในการทนไฟฟ้าแรงสูง
• ระบบประสาน:ป้องกันการดำเนินการที่ไม่ถูกต้อง

4. ประเภททั่วไปของสวิตช์โหลดไฟฟ้าแรงสูงในร่ม

5. การใช้งานทั่วไปในระบบจำหน่ายไฟฟ้า

สวิตช์โหลดไฟฟ้าแรงสูงในร่มมีการใช้กันอย่างแพร่หลายในภาคส่วนต่างๆ:

• สถานีย่อยในร่มและชุดสวิตช์เกียร์
• เครือข่ายจำหน่ายไฟฟ้าอุตสาหกรรม
• ระบบไฟฟ้าเชิงพาณิชย์และที่อยู่อาศัย
• โครงการพลังงานทดแทน
• สิ่งอำนวยความสะดวกด้านสาธารณูปโภคและโครงสร้างพื้นฐาน

ในระบบสมัยใหม่ สวิตช์เหล่านี้มักจะทำงานร่วมกับฟิวส์เพื่อให้ทั้งการควบคุมโหลดและการป้องกันไฟฟ้าลัดวงจร

6. ข้อดีของการใช้สวิตช์โหลดไฟฟ้าแรงสูงในร่ม

• ความปลอดภัยในการปฏิบัติงานสูง
• การออกแบบที่กะทัดรัดและประหยัดพื้นที่
• ประสิทธิภาพการสลับโหลดที่เชื่อถือได้
• ต้นทุนต่ำกว่าเมื่อเทียบกับเซอร์กิตเบรกเกอร์
• บูรณาการเข้ากับสวิตช์เกียร์ภายในอาคารได้ง่าย

ผู้ผลิตชอบทูนิซเพิ่มประสิทธิภาพข้อได้เปรียบเหล่านี้อย่างต่อเนื่องผ่านการออกแบบขั้นสูง การควบคุมคุณภาพอย่างเข้มงวด และการปฏิบัติตามมาตรฐานสากล

7. โหลดสวิตช์เทียบกับเซอร์กิตเบรกเกอร์กับตัวตัดการเชื่อมต่อ

8. มาตรฐานและข้อกำหนดทางเทคนิค

สวิตช์โหลดไฟฟ้าแรงสูงภายในอาคารต้องเป็นไปตามมาตรฐานสากลและระดับภูมิภาคที่ได้รับการยอมรับ ซึ่งรวมถึง:

• IEC 62271-103
• IEC 62271-1
• กิกะไบต์/ที 11022
• กิกะไบต์ 3804

การปฏิบัติตามข้อกำหนดทำให้มั่นใจในความปลอดภัยทางไฟฟ้า ความทนทานทางกล และการทำงานในระยะยาวที่เชื่อถือได้

9. วิธีการเลือกสวิตช์โหลดไฟฟ้าแรงสูงในร่มที่เหมาะสม

1. พิกัดแรงดันและกระแส
2. การสลับความถี่และรอบการทำงาน
3. สารดับเพลิงชนิดอาร์ค
4. สภาพแวดล้อมการติดตั้ง
5. การปฏิบัติตามมาตรฐาน
6. ชื่อเสียงของผู้ผลิตและการสนับสนุน

สำหรับข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด คุณสามารถดูแหล่งข้อมูลสวิตช์โหลดไฟฟ้าแรงสูงในร่มที่ Toonice จัดหาให้

10. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

• ตรวจสอบให้แน่ใจว่ามีการต่อสายดินและระยะห่างของฉนวนอย่างเหมาะสม
• ปฏิบัติตามคู่มือการติดตั้งของผู้ผลิต
• ดำเนินการตรวจสอบเครื่องกลและไฟฟ้าตามปกติ
• ตรวจสอบกลไกการล็อคและการทำงานอย่างสม่ำเสมอ

11. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: สวิตช์โหลดไฟฟ้าแรงสูงภายในอาคารสามารถขัดจังหวะกระแสไฟฟ้าขัดข้องได้หรือไม่

ไม่ สวิตช์โหลดได้รับการออกแบบสำหรับการสลับโหลดตามปกติ การหยุดชะงักของกระแสไฟฟ้าขัดข้องต้องใช้เบรกเกอร์หรือฟิวส์รวมกัน

Q2: อายุการใช้งานโดยทั่วไปคือเท่าไร?

ด้วยการบำรุงรักษาที่เหมาะสม สวิตช์โหลดไฟฟ้าแรงสูงภายในอาคารจึงสามารถทำงานได้อย่างน่าเชื่อถือเป็นเวลา 20-30 ปี

คำถามที่ 3: สวิตช์โหลดสุญญากาศเป็นมิตรต่อสิ่งแวดล้อมหรือไม่

ใช่. เทคโนโลยีสุญญากาศช่วยลดการใช้ก๊าซ SF₆ และสนับสนุนระบบพลังงานที่ยั่งยืน

12. บทสรุป

สวิตช์โหลดไฟฟ้าแรงสูงภายในอาคารเป็นส่วนประกอบที่ขาดไม่ได้ในระบบจำหน่ายไฟฟ้าสมัยใหม่ ให้การควบคุมโหลดที่ปลอดภัย เชื่อถือได้ และคุ้มค่าสำหรับการใช้งานในอาคาร ด้วยการทำความเข้าใจหลักการทำงาน ประเภท มาตรฐาน และเกณฑ์การคัดเลือก ผู้ออกแบบระบบและผู้ปฏิบัติงานจะสามารถเพิ่มความปลอดภัยและประสิทธิภาพของเครือข่ายได้อย่างมาก

ในฐานะผู้ผลิตที่เชื่อถือได้ทูนิซนำเสนอสวิตช์โหลดไฟฟ้าแรงสูงภายในอาคารคุณภาพสูง ซึ่งได้รับการออกแบบทางวิศวกรรมให้ตรงตามมาตรฐานสากลและความต้องการใช้งานที่หลากหลาย หากคุณกำลังวางแผนโครงการหรืออัพเกรดระบบไฟฟ้าของคุณ อย่าลังเลที่จะทำติดต่อเราเพื่อสำรวจโซลูชันที่ปรับให้เหมาะสมและการสนับสนุนทางเทคนิคระดับมืออาชีพ
