อะไรคือความแตกต่างระหว่างการก้าวขึ้นและหม้อแปลงไฟฟ้าแบบก้าวลง

ในฐานะคนที่ใช้เวลากว่าสองทศวรรษที่ Google วิเคราะห์ว่าผู้คนค้นหาข้อมูลทางเทคนิคได้อย่างไรฉันได้เห็นหัวข้อทั่วไป เมื่อคนพิมพ์คำถามเกี่ยวกับหม้อแปลงไฟฟ้าในแถบการค้นหานั้นพวกเขาไม่ได้มองหาคำจำกัดความของตำราเรียน พวกเขามักจะพยายามแก้ปัญหาในโลกแห่งความเป็นจริง-บางทีอุปกรณ์ของพวกเขาไม่ได้รับพลังที่ถูกต้องหรือโครงการได้รับผลกระทบจากอุปสรรค์ หนึ่งในความแตกต่างที่สำคัญที่สุด แต่สำคัญที่สุดที่พวกเขาต้องเข้าใจคือความแตกต่างระหว่างการก้าวขึ้นและหม้อแปลงแบบก้าวลง การทำผิดนี้ไม่ใช่แค่ข้อผิดพลาดทางวิชาการ มันสามารถนำไปสู่อุปกรณ์ที่เสียหายอันตรายด้านความปลอดภัยและความผิดพลาดที่มีค่าใช้จ่ายสูง วันนี้ฉันต้องการใช้ประสบการณ์ของฉันเพื่อทำลายสิ่งนี้ให้คุณอย่างชัดเจนโดยไม่ต้องใช้ศัพท์แสงที่สับสนและแสดงให้คุณเห็นว่าทำไมการเลือกหม้อแปลงที่เหมาะสมอาจเป็นการตัดสินใจที่สำคัญที่สุดสำหรับระบบพลังงานของคุณ

หลักการพื้นฐานของหม้อแปลงไฟฟ้าทำงานอย่างไร

ในใจทุกคนหม้อแปลงไฟฟ้าไม่ว่าจะเป็นหน่วยขนาดใหญ่บนเสาไฟฟ้าหรือขนาดเล็กในอุปกรณ์อิเล็กทรอนิกส์ของคุณทำงานบนหลักการที่เรียบง่ายและสง่างามที่ค้นพบโดย Michael Faraday: การเหนี่ยวนำแม่เหล็กไฟฟ้า ลองนึกภาพลวดสองขดลวดล้อมรอบแกนเหล็กทั่วไป เมื่อสลับกระแสไฟฟ้า (AC) ไหลผ่านขดลวดแรก (ม้วนหลัก) มันจะสร้างสนามแม่เหล็กที่เปลี่ยนแปลงอยู่ตลอดเวลาในแกนกลาง ในทางกลับกันฟิลด์ที่เปลี่ยนแปลงนี้ทำให้เกิดแรงดันไฟฟ้าในขดลวดที่สอง (ม้วนทุติยภูมิ) กุญแจสำคัญนี่คืออัตราส่วนจากจำนวนการเลี้ยวในขดลวดหลักถึงจำนวนรอบในคอยล์ทุติยภูมิ

สิ่งนี้จะเปลี่ยนอัตราส่วน (N_Primary: N_Secondary) กำหนดโดยตรงว่าหม้อแปลงจะเพิ่มขึ้นหรือลดแรงดันไฟฟ้า มันเป็นอุปกรณ์พาสซีฟที่เชื่อถือได้อย่างไม่น่าเชื่อและเป็นเหตุผลที่เราสามารถส่งกระแสไฟฟ้าได้อย่างมีประสิทธิภาพในระยะทางไกลและใช้งานได้อย่างปลอดภัยในบ้านและธุรกิจของเรา การทำความเข้าใจแนวคิดหลักนี้เป็นขั้นตอนแรกในการชื่นชมความแตกต่างระหว่างสองประเภทหลัก ที่การกระแทกเราออกแบบหม้อแปลงไฟฟ้าผลิตภัณฑ์โดยการเรียนรู้หลักการพื้นฐานเหล่านี้เพื่อให้แน่ใจว่าประสิทธิภาพสูงสุดและอายุยืน

หม้อแปลงแบบก้าวขึ้นคืออะไรและคุณจะใช้มันที่ไหน

มาเจาะจงกันเถอะ หม้อแปลงแบบ step-up ได้รับการออกแบบมาเพื่อทำสิ่งที่ชื่อแนะนำ: ก้าวขึ้นหรือเพิ่มแรงดันไฟฟ้าจากด้านอินพุต (หลัก) ไปยังด้านเอาต์พุต (รอง) มันบรรลุสิ่งนี้ได้อย่างไร? โดยมีมากกว่าการหมุนของลวดบนขดลวดทุติยภูมิมากกว่าบนคอยล์หลัก ตัวอย่างเช่นอัตราส่วนการเลี้ยวทั่วไปอาจเป็น 1: 2 ซึ่งหมายความว่าหากคุณใช้ 100 โวลต์กับหลักคุณจะได้รับ 200 โวลต์จากรอง

แอปพลิเคชั่นหลักสำหรับหม้อแปลงแบบ step-up อยู่ในการส่งพลังงาน การสร้างสถานีผลิตพลังงานที่ไม่กี่พันโวลต์ แต่เพื่อส่งกระแสไฟฟ้านี้ข้ามระยะทางหลายร้อยไมล์ด้วยการสูญเสียพลังงานน้อยที่สุดเราต้องการแรงดันไฟฟ้าสูงมาก - บางครั้งมากกว่า 100,000 โวลต์ ก้าวขึ้นหม้อแปลงไฟฟ้าทำให้สิ่งนี้เป็นไปได้ อย่างไรก็ตามการใช้งานของพวกเขาไม่ได้ จำกัด อยู่ที่กริดพลังงานขนาดใหญ่

แอปพลิเคชั่นทั่วไปของหม้อแปลงแบบ step-up

• การส่งพลังงานทางไกล:เพิ่มแรงดันไฟฟ้าเพื่อลดกระแสไฟฟ้าและลดการสูญเสียพลังงานของI²Rในระหว่างการส่ง

• ระบบอินเวอร์เตอร์และ UPS:การเพิ่มแรงดันไฟฟ้าจากแบตเตอรี่หรือแผงเซลล์แสงอาทิตย์เพื่อให้ตรงกับกริดหรือข้อกำหนดของอุปกรณ์

• อุปกรณ์อุตสาหกรรม:มอเตอร์ขนาดใหญ่หรืออุปกรณ์เชื่อมบางประเภทต้องการแรงดันไฟฟ้าที่สูงขึ้นในการทำงานอย่างมีประสิทธิภาพ

• Cathode Ray Tubes (CRTs) ในทีวี/จอภาพเก่า:ต้องการแรงดันไฟฟ้าสูงสำหรับปืนอิเล็กตรอน

เมื่อคุณต้องการยกระดับพลังงานเพื่อประสิทธิภาพหรืออุปกรณ์เฉพาะหม้อแปลงขั้นตอนที่มีคุณภาพสูงนั้นไม่สามารถต่อรองได้ นี่คือที่การกระแทกขั้นตอนใน. ของเราการกระแทก โมเดลขั้นตอนขึ้นได้รับการออกแบบทางวิศวกรรมด้วยคอยล์ที่มีความแม่นยำและวัสดุหลักคุณภาพสูงเพื่อให้แน่ใจว่าการสูญเสียน้อยที่สุดแม้ภายใต้ภาระหนักทำให้ความน่าเชื่อถือของแอพพลิเคชั่นที่สำคัญของคุณต้องการ

สิ่งที่กำหนดหม้อแปลงแบบก้าวลงและแอพพลิเคชั่นทั่วไปคืออะไร

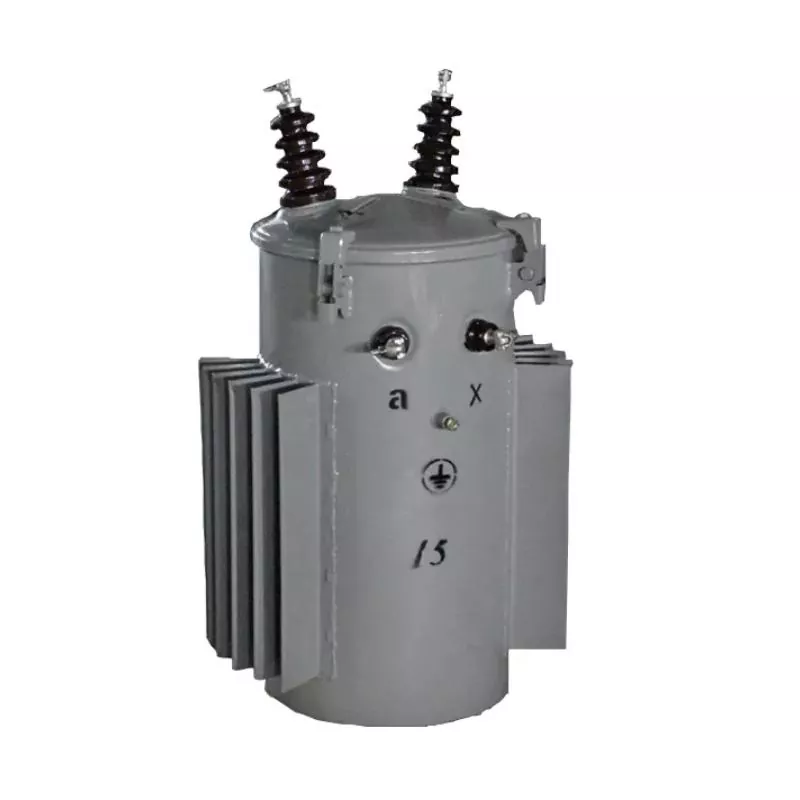

ในทางกลับกันหม้อแปลงแบบก้าวลงคือ workhorse ที่เราพบทุกวัน หน้าที่ของมันคือการลดแรงดันไฟฟ้าจากด้านหลักไปยังด้านรอง มันบรรลุเป้าหมายนี้โดยมีน้อยลงการหมุนของสายบนขดลวดทุติยภูมิ ตัวอย่างทั่วไปคือหม้อแปลงบนเสายูทิลิตี้ใกล้บ้านของคุณซึ่งใช้โวลต์หลายพันรายการจากสายการกระจายและขั้นตอนลงไปที่ 120/240 โวลต์ที่ใช้ในบ้านของคุณ อัตราส่วนทั่วไปสำหรับหม้อแปลงดังกล่าวอาจเป็น 10: 1

คุณถูกล้อมรอบไปด้วยหม้อแปลงแบบก้าวลง พวกเขามีความจำเป็นสำหรับการสร้างพลังงานกริดแรงดันสูงอย่างปลอดภัยและใช้งานได้สำหรับเครื่องใช้ไฟฟ้าอิเล็กทรอนิกส์และเครื่องจักรอุตสาหกรรม หากไม่มีพวกเขาการเสียบโทรศัพท์ของคุณหรือใช้สายพานลำเลียงของโรงงานของคุณจะเป็นไปไม่ได้และอันตรายอย่างยิ่ง

แอปพลิเคชั่นทั่วไปของหม้อแปลงแบบก้าวลง

• การกระจายพลังงานที่อยู่อาศัยและเชิงพาณิชย์:การลดแรงดันไฟฟ้ากริดให้อยู่ในระดับที่ปลอดภัยและใช้งานได้สำหรับร้านค้าและแสงสว่าง

• อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค:"อะแดปเตอร์พลังงาน" ขนาดเล็กสำหรับแล็ปท็อปเครื่องชาร์จโทรศัพท์และเราเตอร์ล้วนเป็นหม้อแปลงแบบก้าวลง (มักเรียกว่า "ผนังหูด")

• วงจรควบคุมอุตสาหกรรม:ให้แรงดันไฟฟ้าที่ปลอดภัยกว่า (เช่น 24V หรือ 12V) สำหรับแผงควบคุมและระบบอัตโนมัติ

• ระบบแสงไฟต่ำ:เปิดไฟในสวนหรือสปอตไลท์ฮาโลเจน

ที่การกระแทก ช่วงของหม้อแปลงแบบก้าวลงถูกสร้างขึ้นโดยมุ่งเน้นไปที่ความปลอดภัยและความมั่นคง เราใช้วัสดุฉนวนที่แข็งแกร่งและรวมการป้องกันความร้อนและการเกินพิกัดเพื่อให้แน่ใจว่าเมื่อคุณเสียบอุปกรณ์ที่มีค่าของคุณจะได้รับการปกป้องจากแรงดันไฟฟ้าและความผิดปกติ ของเราหม้อแปลงไฟฟ้าโซลูชั่นได้รับการออกแบบมาเพื่อความอุ่นใจ

คุณจะบอกหม้อแปลงแบบก้าวขึ้นและก้าวลงจากกันได้อย่างไรในโลกแห่งความเป็นจริง

ในโลกอุดมคติหม้อแปลงทุกตัวจะถูกระบุไว้อย่างชัดเจน แต่ในไซต์ที่ยุ่งหรือเมื่อต้องรับมือกับอุปกรณ์เก่าคุณจะแยกแยะความแตกต่างได้อย่างไร นี่คือเคล็ดลับที่ใช้งานได้จริง:

1. ตรวจสอบแผ่นป้าย:นี่เป็นวิธีที่น่าเชื่อถือที่สุด แผ่นป้ายจะแสดงรายการแรงดันไฟฟ้าอินพุต (หลัก) และแรงดันเอาต์พุต (รอง) เปรียบเทียบพวกเขา ถ้า v_out> v_in มันเป็นขั้นตอนขึ้น ถ้า v_out

2. ขนาดทางกายภาพ (ด้วยความระมัดระวัง):ในแอพพลิเคชั่นพลังงานหม้อแปลงแบบก้าวลงมักจะมีกระแสไฟที่สูงกว่าซึ่งอาจต้องใช้ขดลวดหนาขึ้น อย่างไรก็ตามนี่ไม่ใช่วิธีที่ไม่สามารถป้องกันได้เนื่องจากการออกแบบแตกต่างกันอย่างมาก

3. วัดแรงดันไฟฟ้า:ด้วยข้อควรระวังด้านความปลอดภัยที่เหมาะสมการใช้มัลติมิเตอร์เพื่อวัดแรงดันไฟฟ้าอินพุตและเอาต์พุตเป็นวิธีที่ชัดเจนในการบอก

เพื่อให้การเปรียบเทียบชัดเจนขึ้นลองดูที่ข้อกำหนดที่สำคัญแบบเคียงข้างกัน นี่คือที่พารามิเตอร์ทางเทคนิคที่เราอยู่การกระแทกการกำหนดอย่างพิถีพิถันกลายเป็นสิ่งสำคัญสำหรับการเลือกของคุณ

ตารางที่ 1: การเปรียบเทียบพารามิเตอร์คีย์ได้อย่างรวดเร็ว

ข้อกำหนดทางเทคนิคอะไรสำคัญอย่างแท้จริงเมื่อเลือกหม้อแปลงไฟฟ้า

การเลือกหม้อแปลงที่เหมาะสมนั้นนอกเหนือไปจากการก้าวขึ้นหรือก้าวลง คุณต้องดำดิ่งสู่สเป็คเพื่อให้แน่ใจว่าเข้ากันได้ประสิทธิภาพและความปลอดภัย นี่คือรายละเอียดของพารามิเตอร์ที่สำคัญที่คุณควรตรวจสอบเสมอซึ่งสอดคล้องกับมาตรฐานการทดสอบที่เราปฏิบัติตามที่การกระแทก.

ตารางที่ 2: รายการตรวจสอบข้อกำหนดที่สำคัญสำหรับโครงการของคุณ

คู่มือคำถามที่พบบ่อยของหม้อแปลงไฟฟ้าของคุณตอบโดยผู้เชี่ยวชาญ

ในช่วงหลายปีที่ผ่านมาฉันได้รวบรวมรายการคำถามที่พบบ่อยที่สุดเกี่ยวกับหม้อแปลงไฟฟ้าเทคโนโลยี. นี่คือสามคำตอบโดยละเอียดสำหรับจุดปวดทั่วไปและสำคัญ

คำถามที่พบบ่อย 1: ฉันสามารถใช้หม้อแปลงแบบก้าวลงในสิ่งที่ตรงกันข้ามเป็นหม้อแปลงแบบ step-up
นี่เป็นคำถามที่พบบ่อยมากและคำตอบทางเทคนิคมักจะ "ใช่" ในทางทฤษฎีเนื่องจากหม้อแปลงทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กจึงเป็นอุปกรณ์ที่ย้อนกลับได้ หม้อแปลงแบบก้าวลงสามารถใช้สายในการย้อนกลับเพื่อทำหน้าที่เป็นหม้อแปลงแบบก้าวขึ้น อย่างไรก็ตามคุณต้องใช้ความระมัดระวังอย่างมาก การออกแบบของหม้อแปลงได้รับการปรับให้เหมาะสมสำหรับการใช้งานที่ตั้งใจไว้ การใช้มันในสิ่งที่ตรงกันข้ามอาจนำไปสู่ปัญหาเกี่ยวกับการควบคุมแรงดันไฟฟ้าการสูญเสียที่เพิ่มขึ้นและความร้อนสูงเกินไปหากขดลวดไม่ได้ออกแบบมาเพื่อจัดการกับกระแสไฟฟ้าและแรงดันไฟฟ้าที่แตกต่างกัน เราที่การกระแทกแนะนำให้ปรึกษากับแผ่นข้อมูลของผู้ผลิตหรือวิศวกรที่ผ่านการรับรองก่อนที่จะพยายามกลับรายการดังกล่าว เพื่อการรับประกันประสิทธิภาพและความปลอดภัยควรใช้หม้อแปลงที่ออกแบบมาโดยเฉพาะสำหรับงาน

คำถามที่พบบ่อย 2: อะไรคือสัญญาณว่าหม้อแปลงไฟฟ้าอุตสาหกรรมของฉันล้มเหลว
การรับรู้สัญญาณเตือนล่วงหน้าสามารถป้องกันความล้มเหลวของภัยพิบัติและการหยุดทำงานที่มีค่าใช้จ่ายสูง ตัวบ่งชี้สำคัญ ได้แก่ :

• ฮัมเพลงที่ผิดปกติหรือคึกคัก:ในขณะที่เสียงฮัมบางอย่างเป็นเรื่องปกติการเปลี่ยนแปลงระดับเสียงหรือระดับเสียงอาจบ่งบอกถึงส่วนประกอบภายในที่หลวม

• ความร้อนสูงเกินไป:ความร้อนที่มากเกินไปที่ตรวจพบได้โดยการสัมผัส (อย่างปลอดภัยด้วยปืนความร้อน) หรือกลิ่นเป็นธงสีแดงที่สำคัญมักเกิดจากการโอเวอร์โหลดการระบายความร้อนที่ไม่ดีหรือการสลายของฉนวน

• การรั่วไหลของน้ำมัน:สำหรับหม้อแปลงที่เต็มไปด้วยของเหลวการรั่วไหลเป็นอันตรายจากไฟไหม้อย่างรุนแรงและอนุญาตให้ความชื้นและออกซิเจนลดลงน้ำมันฉนวน

• การเชื่อมต่อที่เปลี่ยนสีหรือบูช:สิ่งนี้แสดงให้เห็นถึงความร้อนสูงเกินไปที่จุดเชื่อมต่อ
  หากคุณสังเกตสัญญาณเหล่านี้สิ่งสำคัญคือการกำหนดเวลาการบำรุงรักษาหรือทดแทนทันที การตรวจสอบเชิงรุกเป็นปรัชญาหลักที่อยู่เบื้องหลังการออกแบบของการกระแทก หม้อแปลงซึ่งรวมถึงคุณสมบัติเช่นเซ็นเซอร์ความร้อนในตัว

คำถามที่พบบ่อย 3: การให้คะแนน KVA มีความสำคัญเพียงใดเมื่อปรับขนาดหม้อแปลงสำหรับธุรกิจของฉัน
การจัดอันดับ KVA นั้นเป็นปัจจัยที่สำคัญที่สุดเพียงอย่างเดียว มันกำหนดความสามารถในการรับน้ำหนัก การปรับขนาดไม่ถูกต้องอาจมีผลกระทบอย่างรุนแรง หม้อแปลงที่มีขนาดเล็ก (หนึ่งที่มีคะแนน KVA ต่ำกว่าโหลดทั้งหมดของคุณ) จะโอเวอร์โหลดอย่างต่อเนื่องนำไปสู่ความร้อนสูงเกินไปอายุการใช้งานลดความล้มเหลวของฉนวนและอาจเป็นไฟ หม้อแปลงขนาดใหญ่ในขณะที่ปลอดภัยกว่านั้นมีประสิทธิภาพน้อยกว่าในการรับน้ำหนักเบาพลังงานเสีย (เพิ่มค่าใช้จ่ายในการดำเนินงานของคุณ) และแสดงถึงการลงทุนล่วงหน้ามากขึ้นกว่าที่จำเป็น วิธีการที่ถูกต้องคือการคำนวณ KVA ทั้งหมดของอุปกรณ์ทั้งหมดที่คุณวางแผนจะทำงานพร้อมกันและเพิ่มอัตรากำไรขั้นต้นที่สมเหตุสมผล (มักจะ 15-25%) ทีมงานด้านเทคนิคของเราที่การกระแทกสามารถให้ความช่วยเหลือในการปรับขนาดฟรีที่ไม่มีข้อผูกมัดเพื่อให้แน่ใจว่าคุณได้รับความสมบูรณ์แบบหม้อแปลงไฟฟ้าสำหรับความต้องการเฉพาะของคุณ

คุณพร้อมหรือยังที่จะเลือกทางเลือกที่ถูกต้องสำหรับความต้องการพลังงานของคุณ

ทำความเข้าใจถึงความแตกต่างระหว่างการก้าวขึ้นและก้าวลงหม้อแปลงไฟฟ้าเป็นมากกว่าความรู้ด้านเทคนิค - เป็นรากฐานของระบบไฟฟ้าที่ปลอดภัยมีประสิทธิภาพและเชื่อถือได้ ไม่ว่าคุณจะส่งกำลังไปทั่วสถานะหรือเพียงแค่เสียบอุปกรณ์หม้อแปลงที่เหมาะสมจะสร้างความแตกต่างทั้งหมด ไม่ใช่แค่การแปลงแรงดันไฟฟ้า มันเกี่ยวกับการปกป้องการลงทุนของคุณสร้างความมั่นใจในความต่อเนื่องในการดำเนินงานและจัดลำดับความสำคัญด้านความปลอดภัย

เป็นเวลากว่าสองทศวรรษที่ฉันได้เห็นว่าข้อมูลที่ถูกต้องนำไปสู่การตัดสินใจที่ถูกต้องอย่างไร ตอนนี้ฉันได้นำข้อมูลเชิงลึกไปที่ทีมที่การกระแทกที่ที่เรามุ่งมั่นที่จะให้ไม่เพียง แต่เหนือกว่าหม้อแปลงไฟฟ้าผลิตภัณฑ์ แต่ยังเป็นแนวทางของผู้เชี่ยวชาญที่จะไปกับพวกเขา อย่าปล่อยให้พลังของคุณต้องมีโอกาส ให้ประสบการณ์ของเราเป็นข้อได้เปรียบของคุณ

ติดต่อเราวันนี้สำหรับการให้คำปรึกษาฟรีและให้ผู้เชี่ยวชาญของเราช่วยคุณเลือกโซลูชันหม้อแปลงที่สมบูรณ์แบบที่เหมาะกับความต้องการเฉพาะของคุณเยี่ยมชมเว็บไซต์ของเราหรือโทรหาเราโดยตรงเพื่อเริ่มต้น
