สรุปบทความ: A เซอร์กิตเบรกเกอร์สุญญากาศ VCBเป็นอุปกรณ์สวิตชิ่งและการป้องกันที่สำคัญสำหรับระบบไฟฟ้าแรงดันปานกลาง โดยใช้ห้องสุญญากาศที่ปิดสนิทเป็นสื่อในการดับเพลิง บทความนี้จะอธิบายวิธีการทำงานของเทคโนโลยี VCB ข้อได้เปรียบที่สำคัญ สถานการณ์การใช้งาน สภาวะการทำงาน และข้อพิจารณาในการเลือกที่สำคัญสำหรับการจ่ายพลังงานทางอุตสาหกรรม ขึ้นอยู่กับข้อมูลทางเทคนิคที่ได้รับจากทูนิซคู่มือนี้ออกแบบมาเพื่อช่วยให้วิศวกร ผู้รับเหมาไฟฟ้า ผู้จัดจำหน่าย และทีมจัดซื้อเข้าใจข้อกำหนดด้านประสิทธิภาพและการใช้งานของ VCB ได้ดียิ่งขึ้น
สารบัญ
- เบรกเกอร์สุญญากาศ VCB คืออะไร?
- เบรกเกอร์สุญญากาศ VCB ทำงานอย่างไร
- ข้อได้เปรียบที่สำคัญของเทคโนโลยี VCB คืออะไร?
- VCB ใช้เบรกเกอร์สุญญากาศที่ไหน?
- ควรพิจารณาเงื่อนไขการดำเนินงานใดบ้าง?
- คุณควรเลือก VCB ที่เหมาะสมอย่างไร?
- คำถามที่พบบ่อยเกี่ยวกับเบรกเกอร์สุญญากาศ VCB

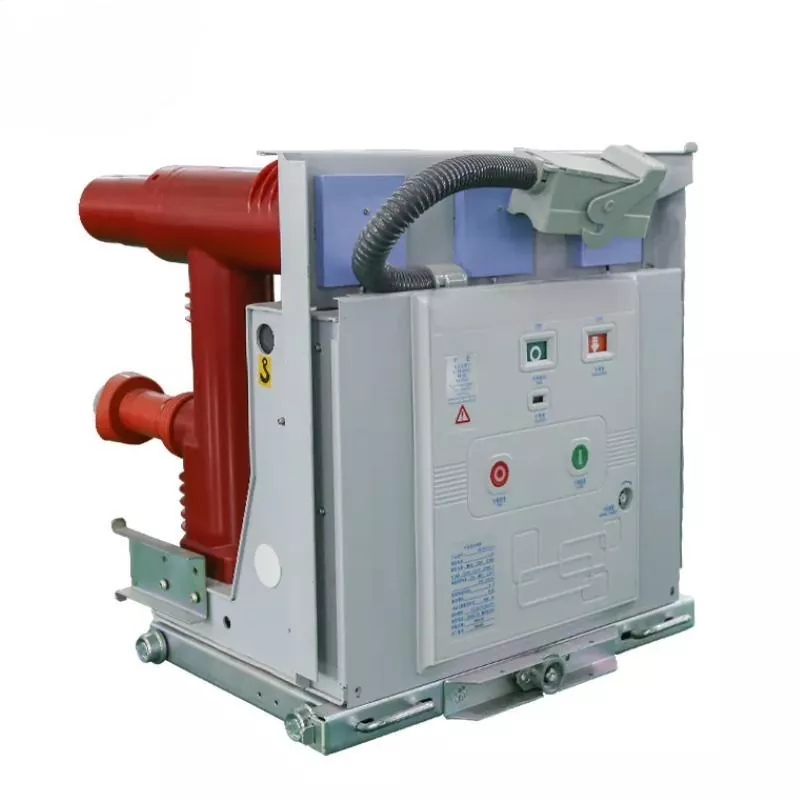

เบรกเกอร์สุญญากาศ VCB คืออะไร?
Tooice ผลิตและจำหน่ายเซอร์กิตเบรกเกอร์สุญญากาศ VCBโซลูชันที่ออกแบบมาเพื่อการใช้งานระบบจ่ายไฟแรงดันปานกลาง ซึ่งการสวิตชิ่งที่เชื่อถือได้ การป้องกันทางไฟฟ้า การทำงานบ่อยครั้ง และการบำรุงรักษาที่ลดลงเป็นสิ่งสำคัญ ตามข้อมูลผลิตภัณฑ์ของผู้ผลิต เบรกเกอร์เหล่านี้เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟสในอาคาร และสามารถนำไปใช้ในองค์กรอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้า สถานีย่อย และเครือข่ายการจำหน่ายอื่นๆ
VCB ใช้สุญญากาศเป็นตัวกลางในการดับเพลิง หน้าสัมผัสทางไฟฟ้าถูกปิดอยู่ภายในตัวขัดขวางสุญญากาศที่ปิดสนิท เมื่อเบรกเกอร์เปิดระหว่างสวิตช์ปกติหรือสภาวะความผิดปกติ หน้าสัมผัสจะแยกจากกันและสภาพแวดล้อมสุญญากาศจะช่วยลดอาร์กไฟฟ้า
โครงสร้างนี้ไม่จำเป็นต้องใช้น้ำมันธรรมดาเป็นสื่อในการดับเพลิง และรองรับการออกแบบที่กะทัดรัดและมีน้ำหนักเบา นอกจากนี้ยังมีความต้องการการบำรุงรักษาต่ำ เสียงรบกวนในการทำงานต่ำ และอายุการใช้งานทางไฟฟ้าที่ยาวนาน
สำหรับผู้ซื้อที่กำลังประเมินอุปกรณ์สวิตช์แรงดันไฟฟ้าปานกลาง Toonice Vacuum Circuit Breaker VCB จึงคุ้มค่าที่จะพิจารณาเมื่อแอปพลิเคชันต้องการประสิทธิภาพการหยุดชะงักที่เชื่อถือได้รวมกับความสามารถในการสลับบ่อยครั้ง
เบรกเกอร์สุญญากาศ VCB ทำงานอย่างไร
หลักการทำงานของ VCB ค่อนข้างตรงไปตรงมา แต่ประสิทธิภาพของมันขึ้นอยู่กับการออกแบบทางกลและทางไฟฟ้าที่แม่นยำ การดำเนินการสวิตชิ่งหลักจะเกิดขึ้นภายในตัวขัดขวางสุญญากาศ โดยที่หน้าสัมผัสจะถูกแยกออกจากสภาวะบรรยากาศ
- การทำงานปกติ:หน้าสัมผัสทางไฟฟ้ายังคงปิดอยู่ ทำให้กระแสไหลผ่านวงจรได้
- คำสั่งเปิด:เมื่อได้รับคำสั่งการสลับหรือการป้องกัน กลไกการทำงานจะแยกผู้ติดต่อออกจากกัน
- การสร้างส่วนโค้ง:ส่วนโค้งชั่วคราวอาจก่อตัวขึ้นเมื่อหน้าสัมผัสแยกจากกัน แต่สภาพแวดล้อมสุญญากาศจะจำกัดความโค้งที่ยั่งยืน
- การสูญพันธุ์ของส่วนโค้ง:ส่วนโค้งจะดับลงอย่างรวดเร็วเมื่อกระแสเข้าใกล้จุดศูนย์ตามธรรมชาติ
- การกู้คืนอิเล็กทริก:ความแข็งแรงของฉนวนตลอดช่องว่างหน้าสัมผัสจะฟื้นตัวอย่างรวดเร็ว ช่วยป้องกันไม่ให้ส่วนโค้งเกิดการสะดุด
คุณลักษณะที่สำคัญประการหนึ่งคือช่องว่างการติดต่อที่ค่อนข้างเล็ก ข้อมูลทางเทคนิคของ Toonic ระบุว่า VCB ขนาด 10 kV อาจมีช่องว่างหน้าสัมผัสได้ประมาณ 10 มม. การเคลื่อนตัวของหน้าสัมผัสที่กะทัดรัดช่วยลดงานกลไกที่จำเป็นระหว่างการทำงาน และช่วยให้อายุการใช้งานของกลไกยาวนานขึ้น
ข้อได้เปรียบที่สำคัญของเทคโนโลยี VCB คืออะไร?
เทคโนโลยีการหยุดชะงักของสุญญากาศได้กลายเป็นโซลูชันที่สำคัญสำหรับการกระจายแรงดันไฟฟ้าปานกลาง เนื่องจากเป็นการรวมการหยุดชะงักของข้อผิดพลาดที่มีประสิทธิภาพเข้ากับสภาพแวดล้อมการทำงานที่ค่อนข้างเรียบง่าย ข้อดีที่สำคัญ ได้แก่ :
- การบำรุงรักษาต่ำ:เครื่องขัดขวางสูญญากาศแบบปิดผนึกไม่จำเป็นต้องมีการบำรุงรักษาปานกลางในการดับเพลิงด้วยอาร์คเป็นประจำซึ่งเทียบได้กับระบบที่ใช้น้ำมัน
- โครงสร้างที่กะทัดรัด:ระยะสัมผัสขนาดเล็กและการออกแบบตัวขัดขวางขนาดกะทัดรัดช่วยลดขนาดอุปกรณ์โดยรวม
- การสูญพันธุ์ของส่วนโค้งอย่างรวดเร็ว:ระยะเวลาการเกิดประกายไฟนั้นสั้นและโดยทั่วไปจะอยู่ที่ประมาณครึ่งรอบตามข้อมูลผลิตภัณฑ์ของผู้ผลิต
- การกู้คืนอิเล็กทริกอย่างรวดเร็ว:การฟื้นฟูความแข็งแรงของฉนวนอย่างรวดเร็วช่วยให้กระแสไฟฟ้าขัดข้องเชื่อถือได้
- อายุการใช้งานไฟฟ้ายาวนาน:การสึกหรอของหน้าสัมผัสที่ลดลงทำให้เบรกเกอร์สามารถรองรับการทำงานสวิตชิ่งซ้ำๆ ได้
- เสียงรบกวนการทำงานต่ำ:VCB เหมาะสำหรับการติดตั้งที่ควรลดเสียงรบกวนให้เหลือน้อยที่สุด
- การทำงานแบบไร้น้ำมัน:การหยุดชะงักของสุญญากาศช่วยหลีกเลี่ยงการใช้น้ำมันเป็นสื่อในการดับเพลิง
- การออกแบบที่กะทัดรัดและน้ำหนักเบา:สิ่งนี้สามารถลดความซับซ้อนในการรวมเข้ากับสวิตช์เกียร์แรงดันปานกลางที่เหมาะสม
- ความสามารถในการสลับโหลดแบบ Capacitive:VCB สามารถนำไปใช้กับแอปพลิเคชันการสลับโหลดแบบ capacitive ที่เหมาะสมได้เมื่อการออกแบบระบบที่สมบูรณ์รองรับ
| ปัจจัยด้านประสิทธิภาพ | ลักษณะของวีซีบี | ประโยชน์เชิงปฏิบัติ |
|---|---|---|
| สารดับเพลิงชนิดอาร์ค | เครื่องดูดฝุ่น | การหยุดชะงักแบบไร้น้ำมันและลดความต้องการในการบำรุงรักษา |
| ติดต่อช่องว่าง | ประมาณ 10 มม. สำหรับตัวอย่าง 10 kV | กลไกการทำงานที่กะทัดรัดและการเคลื่อนที่ของกลไกที่สั้นลง |
| เวลาอาร์ซิ่ง | โดยทั่วไปประมาณครึ่งรอบ | การตอบสนองการหยุดชะงักอย่างรวดเร็ว |
| ชีวิตไฟฟ้า | การหยุดชะงักของกระแสพิกัดสามารถดำเนินการเกิน 5,000 ครั้ง | เหมาะสำหรับการใช้งานสลับบ่อยครั้ง |
| การหยุดชะงักเต็มความจุ | ประมาณ 30–50 การดำเนินงานตามข้อมูลผลิตภัณฑ์ | รองรับการขัดจังหวะข้อผิดพลาดซ้ำๆ ภายในพิกัดที่ระบุ |
| การซ่อมบำรุง | ต่ำ | ลดภาระงานบริการตลอดอายุการใช้งานของอุปกรณ์ |
หมายเหตุ: อัตราไฟฟ้าจริง ความทนทาน ความสามารถในการหยุดชะงัก ระดับฉนวน และข้อกำหนดในการติดตั้งจะต้องได้รับการตรวจสอบเทียบกับรุ่น VCB เฉพาะและมาตรฐานที่บังคับใช้เสมอ
VCB ใช้เบรกเกอร์สุญญากาศที่ไหน?
เซอร์กิตเบรกเกอร์สุญญากาศ VCB เหมาะอย่างยิ่งสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลางซึ่งอุปกรณ์ไฟฟ้าต้องการการควบคุมและการป้องกันที่เชื่อถือได้ การใช้งานทั่วไป ได้แก่:
- โรงงานอุตสาหกรรม:การป้องกันและการสลับอุปกรณ์ป้อนไฟฟ้าแรงปานกลาง มอเตอร์ หม้อแปลง และอุปกรณ์จำหน่าย
- การดำเนินการขุด:เหมาะสำหรับระบบจำหน่ายไฟฟ้าที่ต้องการประสิทธิภาพการสวิตชิ่งที่ทนทานและซ้ำๆ
- โรงไฟฟ้า:ใช้สำหรับควบคุมและป้องกันวงจรไฟฟ้าแรงดันปานกลางที่เลือก
- สถานีย่อย:บูรณาการเข้ากับการจัดเตรียมสวิตช์เกียร์ที่เหมาะสมสำหรับฟังก์ชันการกระจายและการป้องกัน
- เครือข่ายการจัดจำหน่าย:ใช้ในกรณีที่จำเป็นต้องมีการสลับที่เชื่อถือได้และการหยุดชะงักของข้อผิดพลาด
- ระบบพลังงานทดแทน:การกำหนดค่า VCB ที่เหมาะสมอาจใช้ภายในระบบจำหน่ายที่เกี่ยวข้องกับลมและระบบไฟฟ้าโซลาร์เซลล์ ขึ้นอยู่กับการออกแบบระบบและข้อกำหนดด้านสิ่งแวดล้อม
ข้อมูลผลิตภัณฑ์ที่จัดทำโดย Toonice อธิบายอุปกรณ์ VCB สำหรับระบบไฟฟ้ากระแสสลับสามเฟสในอาคารในช่วง 3–10 kV และยังระบุด้วยว่าเบรกเกอร์วงจรสุญญากาศนั้นถูกใช้ในช่วงแรงดันไฟฟ้า เช่น 11–33 kV ซึ่งหมายความว่าผู้ซื้อควรยืนยันแรงดันไฟฟ้าและการกำหนดค่าที่แน่นอนของรุ่นที่เลือก แทนที่จะถือว่าช่วงเหล่านี้เป็นข้อกำหนดสากล
ควรพิจารณาเงื่อนไขการดำเนินงานใดบ้าง?
การเลือกสภาพแวดล้อมที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการทำงานของเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลางที่เชื่อถือได้ อุณหภูมิ ความชื้น ระดับความสูง การรบกวนทางแม่เหล็กไฟฟ้า การสั่นสะเทือน และการกระแทก ล้วนส่งผลต่อประสิทธิภาพของอุปกรณ์และความน่าเชื่อถือของฉนวน
| เงื่อนไข | ข้อกำหนดอ้างอิง | การพิจารณาคัดเลือก |
|---|---|---|
| อุณหภูมิในการทำงาน | โดยทั่วไป -40°C ถึง +40°C | ยืนยันพิกัดอุณหภูมิของรุ่นจริงและการกำหนดค่าในร่ม/กลางแจ้ง |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +85°ซ | พิจารณาสภาพคลังสินค้าและการขนส่ง |
| ความชื้นสัมพัทธ์ | เฉลี่ยรายวัน ≤95%; เฉลี่ยรายเดือน ≤90% | ใช้การป้องกันความชื้นในกรณีที่อาจเกิดการควบแน่น |
| ระดับความสูง | โดยทั่วไปจะอ้างอิงได้สูงถึง 1,000–2,000 ม | การติดตั้งในพื้นที่สูงอาจต้องใช้ฉนวนและการปิดผนึกเป็นพิเศษ |
| อีเอ็มไอ | การรบกวนที่อาจเกิดขึ้นจากฟ้าผ่าและตัวแปลง | พิจารณามาตรการป้องกัน การต่อสายดิน และการกรอง |
| การสั่นสะเทือนและการกระแทก | ขึ้นอยู่กับแอปพลิเคชัน | ประเมินสภาพทางกล โดยเฉพาะในพื้นที่กลางแจ้งหรือบริเวณที่เกิดแผ่นดินไหว |
สำหรับโครงการที่มีความชื้นสูง อุณหภูมิสูงจัด ระดับความสูงสูง หรือมีการสั่นสะเทือนอย่างมาก ทีมจัดซื้อควรแจ้งสภาพไซต์งานทั้งหมดให้ผู้ผลิต VCB ก่อนเลือกรุ่นขั้นสุดท้าย
คุณควรเลือก VCB ที่เหมาะสมอย่างไร?
การเลือก VCB ควรเกี่ยวข้องมากกว่าการเปรียบเทียบราคาซื้อ เบรกเกอร์จะต้องตรงกับลักษณะทางไฟฟ้าและสภาพแวดล้อมของระบบจำหน่ายไฟฟ้าที่สมบูรณ์
- ยืนยันแรงดันไฟฟ้าที่กำหนด:เลือกเบรกเกอร์ที่เหมาะสมกับแรงดันไฟฟ้าของระบบและระดับฉนวนที่ต้องการ
- ตรวจสอบพิกัดกระแส:ตรวจสอบให้แน่ใจว่าพิกัดกระแสต่อเนื่องตรงกับโหลดสูงสุดที่คาดไว้
- ประเมินข้อกำหนดการลัดวงจร:ความสามารถในการขัดจังหวะจะต้องเหมาะสมกับกระแสไฟลัดที่คาดไว้
- พิจารณาเปลี่ยนความถี่:การใช้งานสวิตช์บ่อยครั้งจำเป็นต้องมีความทนทานทางกลและทางไฟฟ้าที่เหมาะสม
- ตรวจสอบการกำหนดค่าการติดตั้ง:ยืนยันว่าจะติดตั้งเบรกเกอร์ในตู้แบบติดตั้งปานกลาง สองชั้น หรือแบบตายตัวที่เหมาะสม
- ประเมินสภาพแวดล้อม:ควรพิจารณาอุณหภูมิ ความชื้น ระดับความสูง การสั่นสะเทือน และการรบกวนทางแม่เหล็กไฟฟ้าก่อนสั่งซื้อ
- ตรวจสอบข้อกำหนดการควบคุม:ยืนยันว่ากลไกการทำงานและวงจรควบคุมเข้ากันได้กับระบบสวิตช์เกียร์โดยรวม
- ตรวจสอบการสนับสนุนของผู้ผลิต:เอกสารทางเทคนิค คำแนะนำในการติดตั้ง อะไหล่ และการสนับสนุนหลังการขายอาจส่งผลต่อต้นทุนการดำเนินงานในระยะยาว
สำหรับทีมงานจัดซื้อที่กำลังมองหาประเทศจีนผู้ผลิตหรือผู้จัดจำหน่าย VCBเอกสารทางเทคนิคและการสนับสนุนแอปพลิเคชันมีความสำคัญอย่างยิ่ง ซัพพลายเออร์ที่เชื่อถือได้ควรสามารถช่วยผู้ซื้อตรวจสอบพิกัดไฟฟ้า การกำหนดค่าการติดตั้ง สภาพแวดล้อม และการใช้งานที่ต้องการก่อนการผลิตหรือการจัดส่ง
คำถามที่พบบ่อยเกี่ยวกับเบรกเกอร์สุญญากาศ VCB
วัตถุประสงค์หลักของ Vacuum Circuit Breaker VCB คืออะไร?
VCB ใช้เพื่อควบคุมและป้องกันวงจรไฟฟ้าแรงดันปานกลาง มันสามารถขัดจังหวะกระแสโหลดปกติและกระแสฟอลต์ภายในพิกัดไฟฟ้าที่ระบุได้ ในขณะที่ใช้ตัวขัดขวางสุญญากาศแบบปิดผนึกสำหรับการสูญพันธุ์ของส่วนโค้ง
เหตุใด VCB จึงใช้สุญญากาศเป็นตัวกลางในการดับเพลิง
สุญญากาศทำให้เกิดสภาพแวดล้อมที่เป็นฉนวนที่แข็งแกร่งหลังจากการแยกหน้าสัมผัส และช่วยลดอาร์กไฟฟ้าอย่างรวดเร็ว ช่วยให้มีโครงสร้างที่กะทัดรัด ต้องการการบำรุงรักษาต่ำ และประสิทธิภาพการหยุดชะงักที่เชื่อถือได้
VCB เหมาะสำหรับการสลับบ่อยหรือไม่?
ใช่. เทคโนโลยี VCB เหมาะอย่างยิ่งกับการใช้งานที่ต้องการการทำงานซ้ำๆ เนื่องจากการสึกหรอของหน้าสัมผัสระหว่างไฟฟ้าขัดข้องค่อนข้างต่ำ ข้อมูลผลิตภัณฑ์ของ Toonice บ่งชี้ถึงประสิทธิภาพการทำลายกระแสไฟฟ้าที่ได้รับการจัดอันดับเกิน 5,000 การดำเนินการสำหรับผลิตภัณฑ์อ้างอิง
VCB สามารถครอบคลุมแรงดันไฟฟ้าได้ในช่วงใด
ช่วงแรงดันไฟฟ้าที่เหมาะสมขึ้นอยู่กับรุ่นเฉพาะ Toonice อธิบายแอปพลิเคชัน VCB รวมถึงระบบไฟฟ้ากระแสสลับสามเฟสในอาคาร 3–10 kV และอ้างอิงการใช้งานในวงกว้าง เช่น 11–33 kV ผู้ซื้อควรยืนยันแรงดันไฟฟ้าที่แน่นอนของรุ่นที่เลือกก่อนซื้อ
Vacuum Circuit Breaker จำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่?
โดยทั่วไป VCB ต้องการการบำรุงรักษาปานกลางในการดับอาร์กน้อยกว่า เนื่องจากตัวขัดขวางถูกปิดผนึกและใช้สุญญากาศมากกว่าน้ำมัน อย่างไรก็ตาม ชุดเบรกเกอร์และสวิตช์เกียร์ทั้งชุดยังคงต้องมีการตรวจสอบ การทดสอบ การตรวจสอบกลไก และการบำรุงรักษาที่เหมาะสมตามคำแนะนำของผู้ผลิตและมาตรฐานทางไฟฟ้าที่เกี่ยวข้อง
VCB สามารถใช้ในระบบจำหน่ายพลังงานทดแทนได้หรือไม่?
VCB ที่เหมาะสมสามารถรวมเข้ากับระบบจำหน่ายที่เกี่ยวข้องกับลมและไฟฟ้าโซลาร์เซลล์ได้ อย่างไรก็ตาม ผู้ออกแบบควรประเมินสภาวะชั่วคราว การรบกวนทางแม่เหล็กไฟฟ้า การประสานงานในการป้องกัน การสัมผัสสิ่งแวดล้อม และคุณลักษณะทางไฟฟ้าของระบบที่สมบูรณ์
บทสรุป
เซอร์กิตเบรกเกอร์สุญญากาศ VCB ผสมผสานเทคโนโลยีการหยุดชะงักของสุญญากาศ โครงสร้างกะทัดรัด การสูญพันธุ์ของอาร์กอย่างรวดเร็ว ต้องการการบำรุงรักษาต่ำ และความทนทานในการสลับที่แข็งแกร่ง ทำให้เป็นโซลูชันที่มีประสิทธิภาพสำหรับการใช้งานการกระจายพลังงานแรงดันไฟฟ้าปานกลางจำนวนมาก สำหรับโรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย โรงงานผลิตไฟฟ้า การทำเหมือง และระบบพลังงานหมุนเวียนที่เหมาะสม การเลือก VCB ที่ถูกต้องจำเป็นต้องมีการประเมินแรงดันไฟฟ้า กระแสไฟฟ้า ระดับความผิดปกติ ความถี่ในการสลับ การกำหนดค่าการติดตั้ง และสภาพแวดล้อมอย่างรอบคอบ หากคุณกำลังจัดหา VCB ที่เชื่อถือได้สำหรับโครงการใหม่หรือเปลี่ยนอุปกรณ์ป้องกันแรงดันไฟฟ้าปานกลางที่มีอยู่ติดต่อเราที่ Toonice เพื่อหารือเกี่ยวกับการใช้งาน ข้อกำหนดทางเทคนิค และโซลูชัน VCB ของเบรกเกอร์สุญญากาศที่เหมาะสม
