KYN28-12 สวิตช์เกียร์แบบปิดโลหะ Ac แบบหุ้มเกราะแบบถอดได้

TOONICE เป็นผู้ผลิตชั้นนำที่มีชื่อเสียงในด้านสวิตช์เกียร์โลหะ AC แบบหุ้มเกราะที่ถอดออกได้หุ้มเกราะ KYN28-12 ที่โดดเด่น โรงงานผลิตขั้นสูงของเราในประเทศจีนมุ่งมั่นที่จะนำเสนอโซลูชั่นคุณภาพสูงและเชื่อถือได้ ซึ่งเป็นไปตามมาตรฐานอันเข้มงวดของระบบพลังงานสมัยใหม่ ด้วยความมุ่งมั่นในด้านราคาที่แข่งขันได้และการจัดส่งที่เชื่อถือได้ เราจึงกระตือรือร้นที่จะสร้างความร่วมมือระยะยาวกับคุณในประเทศจีน!

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์เกียร์แบบปิดโลหะ Ac แบบถอดได้หุ้มเกราะ TOONICE KYN28-12 เหมาะสำหรับโครงข่ายไฟฟ้า AC 50Hz สามเฟสขนาด 3.6-12kV ที่ใช้ในการรับและกระจายพลังงานไฟฟ้า และเพื่อควบคุม ตรวจสอบ และป้องกันวงจร สามารถใช้ในระบบบัสบาร์เดี่ยว ระบบส่วนบัสบาร์เดี่ยว หรือระบบบัสบาร์คู่ สวิตช์เกียร์เป็นไปตาม IEC298 "สวิตช์เกียร์หุ้มโลหะ AC และอุปกรณ์ควบคุมที่มีแรงดันไฟฟ้าเกิน 1kV และ 52kV และต่ำกว่า", IEC694 "ข้อกำหนดทั่วไปสำหรับสวิตช์แรงดันสูงและอุปกรณ์ควบคุม" ในประเทศของฉัน "สวิตช์เกียร์หุ้มโลหะ AC GB3906 3-35kV AC" ของประเทศของฉัน และ DIA04 "ภายในอาคาร "เงื่อนไขการสั่งซื้อสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง AC" ภาษาเยอรมัน DIN.VDE0670 "สวิตช์เกียร์ AC ที่มีแรงดันไฟฟ้าเกิน 1kV" และมาตรฐานอื่นๆ และมีฟังก์ชันป้องกันการทำงานผิดพลาดที่สมบูรณ์และเชื่อถือได้

คุณสมบัติ:

สวิตช์เกียร์แบบปิดโลหะ Ac แบบถอดได้หุ้มเกราะ KYN28-12 (ต่อไปนี้จะเรียกว่าสวิตช์เกียร์) เป็นผลิตภัณฑ์ประเภทใหม่ที่ออกแบบและพัฒนาโดย บริษัท ของเราโดยอิงจากการดูดซับเทคโนโลยีการผลิตขั้นสูงในประเทศ สามารถใช้แทนสวิตช์เกียร์แบบปิดโลหะชนิดเก่าต่างๆ เช่นผลิตภัณฑ์ซีรีส์ KYN1 - 12, JYN2 - 12 ผลิตภัณฑ์นี้มีข้อดีที่แตกต่างดังต่อไปนี้:

กล่องหุ้มของผลิตภัณฑ์ประกอบขึ้นด้วยสลักเกลียวซึ่งมีความแข็งแรงเชิงกลสูงและรับประกันความสมบูรณ์และความสวยงามของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ ประตูตู้เคลือบด้วยการพ่นพลาสติกซึ่งทนทานต่อแรงกระแทกและการกัดกร่อน กล่องผลิตภัณฑ์มีระดับการป้องกัน IP4X (สามารถเปลี่ยนเป็นแผ่นเหล็กได้ตามความต้องการของลูกค้า)

สวิตช์ของผลิตภัณฑ์นี้สามารถติดตั้งกับเบรกเกอร์สุญญากาศประเภท VD4 ที่ผลิตโดย ABB ซึ่งเป็นสวิตช์โหลดชนิดคงที่ซีรีส์ C3 และยังสามารถกำหนดค่าด้วยเบรกเกอร์วงจรสุญญากาศซีรีส์ในประเทศที่หลากหลาย (เช่น VS1, VH1, VK, ZN28) เพื่อทดแทนผลิตภัณฑ์จากต่างประเทศที่คล้ายคลึงกัน

ไม่ว่าจะเลือกเบรกเกอร์ตัวใด ระยะห่างฉนวนอากาศของตัวนำสามารถรับประกันได้ว่ามากกว่า 125 มม. และฉนวนคอมโพสิตมากกว่า 60 มม. เซอร์กิตเบรกเกอร์เหล่านี้ล้วนมีข้อดีเฉพาะตัวในด้านอายุการใช้งานที่ยาวนาน ต้องการการบำรุงรักษาต่ำ และมีขนาดเล็ก

สภาพแวดล้อมการใช้งาน

1. อุณหภูมิแวดล้อม: ขีดจำกัดบน +40°C, ขีดจำกัดล่าง -10°C

2. ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95%, เฉลี่ยรายเดือนไม่เกิน 90% สิ่งอำนวยความสะดวก

3. ระดับความสูง: ไม่เกิน 1,000 ม.

4. ความต้านทานแผ่นดินไหว: ไม่เกินขนาด 8

5. สถานที่ปลอดจากไฟไหม้ อันตรายจากการระเบิด มลพิษรุนแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง

คุณสมบัติโครงสร้างของสวิตช์เกียร์

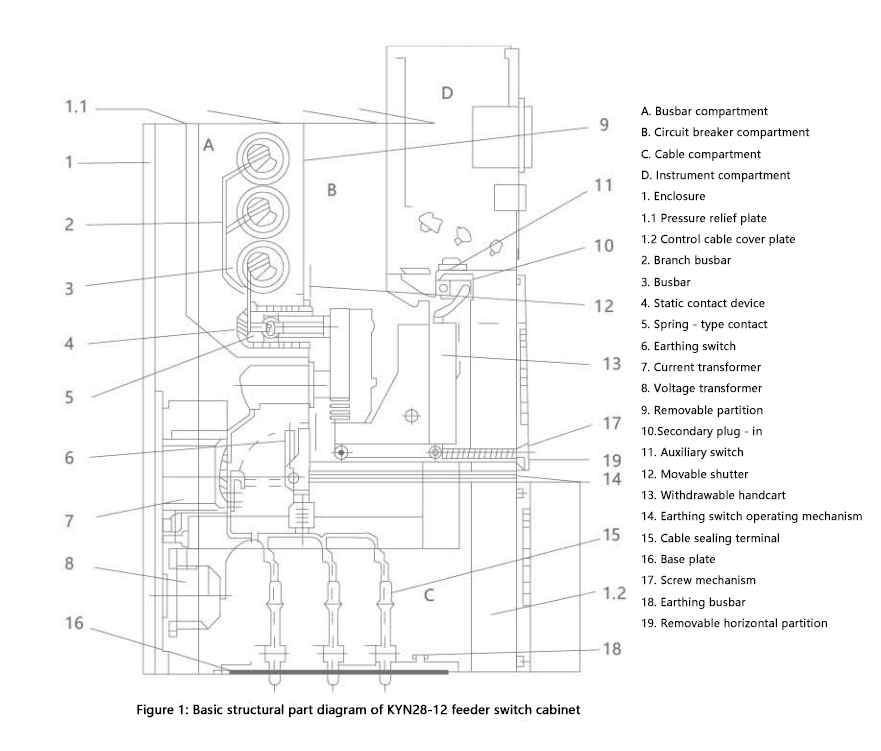

สวิตช์เกียร์แบบปิดโลหะ Ac แบบถอดได้หุ้มเกราะ KYN28-12 ได้รับการออกแบบให้สอดคล้องกับสวิตช์เกียร์แบบปิดที่ทำด้วยโลหะหุ้มเกราะใน GB3906 - 91 ดังที่แสดงในรูปที่ 1 สวิตช์เกียร์ประกอบด้วยสองส่วนหลัก: ตัวตู้แบบตายตัวและส่วนประกอบแบบถอดได้ (รู้จักกันทั่วไปว่าเป็นรถเข็นขนาดเล็ก) กล่องหุ้มของตัวตู้และพาร์ติชันของแต่ละยูนิตการทำงานเชื่อมต่อกันด้วยสลักเกลียว ระดับการป้องกันของกล่องสวิตช์เกียร์คือ IP4X และเมื่อประตูห้องเซอร์กิตเบรกเกอร์เปิดอยู่ ระดับการป้องกันคือ IP2X สวิตช์เกียร์สามารถติดตั้งกับรถเข็นขนาดเล็กของเบรกเกอร์วงจรสุญญากาศหรือสวิตช์โหลดแบบคงที่ได้ มีรูปแบบการทำงาน เช่น สายขาเข้า (ขาออก) เหนือศีรษะ และสายขาออกของสายเคเบิล สามารถติดตั้งสวิตช์เกียร์ได้ในรูปแบบตู้คู่ นั่นคือ ด้านหลังไปด้านหลัง หรือการจัดเรียงสองแถวแบบหันหน้าเข้าหากัน

สวิตช์เกียร์แบบปิดหุ้มโลหะ AC แบบหุ้มเกราะ KYN28-12 ผสมผสานคุณลักษณะขั้นสูงเข้ากับการใช้งานที่หลากหลาย ทำให้เป็นโซลูชันที่มีคุณค่าสำหรับความต้องการในการกระจายพลังงานที่หลากหลาย
