XGN15 สวิตช์วงแหวนปิดโลหะในร่ม Ac

TOONICE คือผู้ผลิตและจำหน่ายชั้นนำ เราจัดจำหน่ายสวิตช์วงแหวนปิดโลหะ Ac ภายในอาคาร XGN15 คุณภาพสูงให้กับผู้ค้าส่งทั่วโลก เรามีการออกแบบใหม่ล่าสุดในราคาถูก สวิตช์เกียร์วงแหวนปิดโลหะ Ac ภายในอาคาร XGN15 ของ TOONICE ใช้สวิตช์โหลด SF6 และฟิวส์สวิตช์โหลดรวมกันเป็นสวิตช์หลัก และทั้งตู้ใช้ฉนวนกันอากาศ ซึ่งเหมาะสำหรับระบบกระจายอัตโนมัติ เป็นอุปกรณ์กระจายสินค้าครบชุดขนาดกะทัดรัดและขยายได้ สามารถใช้กันอย่างแพร่หลายในการก่อสร้างและปรับปรุงโครงข่ายไฟฟ้าในเมือง เหมาะสำหรับระบบจำหน่ายในสถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคารสูง พื้นที่ที่อยู่อาศัย โรงพยาบาล โรงเรียน สวนสาธารณะ ฯลฯ ส่วนใหญ่จะใช้สำหรับการรับและกระจายพลังงานไฟฟ้า ส่วนใหญ่สำหรับแหล่งจ่ายไฟเครือข่ายวงแหวนและแหล่งจ่ายไฟเทอร์มินัล และยังเหมาะสำหรับการติดตั้งในสถานีย่อยสำเร็จรูป

สภาพแวดล้อมในการทำงาน:

อุณหภูมิแวดล้อม:+4500T

ความชื้นสัมพัทธ์:

เฉลี่ยรายวัน< 95%

เฉลี่ยรายเดือน < 90%

ระดับความสูง:<1,000ม

กันกระแทก: ระดับ 8

*การสั่นสะเทือนและการกระแทกอย่างรุนแรง รวมถึงไม่มีไฟ การกัดกร่อนของสารเคมี ตำแหน่งที่อันตรายจากการระเบิด

บังคับใช้มาตรฐาน:

GB 3960-2006          "สวิตช์เกียร์และอุปกรณ์ควบคุมที่ปิดด้วยโลหะขนาด 3.6 kVw40.5kV AC"

IEC 60298-1990       "สวิตช์เกียร์หุ้มโลหะ AC และอุปกรณ์ควบคุมที่มีแรงดันไฟฟ้าพิกัดสูงกว่า 1kv ถึง 52kV และต่ำกว่า"

GB/T11022-2011      "ข้อกำหนดทางเทคนิคทั่วไปสำหรับมาตรฐานสวิตช์เกียร์ไฟฟ้าแรงสูงและอุปกรณ์ควบคุม"

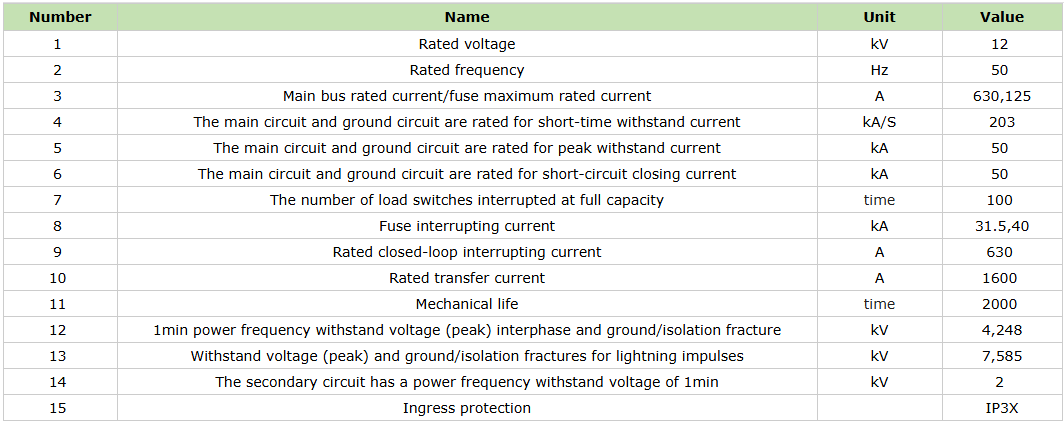

พารามิเตอร์ทางเทคนิค:

คุณสมบัติผลิตภัณฑ์:

1.หน่วยหลักของวงแหวน SF6 นั้นง่ายต่อการรวมและขยายโดยมีขนาดเล็กปลอดภัยและเชื่อถือได้

2. การใช้ก๊าซ SF6 เป็นฉนวนและสารดับเพลิงชนิดอาร์ค วิธีการดับเพลิงแบบอาร์คแบบหมุนของสนามแม่เหล็กคงที่ช่วยให้มั่นใจได้ว่าความสามารถในการดับเพลิงแบบอาร์คจะไม่ได้รับผลกระทบจากขนาดของกระแสอาร์ค โดยมีประสิทธิภาพการแตกหักที่ดี แรงดันไฟฟ้าเกินต่ำ อายุการใช้งานไฟฟ้าที่ยาวนาน และห้องดับเพลิงแบบอาร์คที่ไม่ต้องบำรุงรักษา

3. สามารถมีเวิร์กสเตชันได้สามเครื่องหลายฟังก์ชั่นและสามารถติดตั้งเกจวัดความดันขนาดเล็กได้

4. ใช้งานง่ายกลไกการทำงานและกลไกการล็อคที่เชื่อถือได้สูง

5. หลังจากผ่านการทดสอบการทำลายพิกัดของความดันก๊าซศูนย์ SF6 อัตรากำไรขั้นต้นการทำงานมีขนาดใหญ่และมีความเป็นไปได้สูงมาก

6. สวิตช์กราวด์มีความสามารถในการเปิดและปิดการลัดวงจรที่สอดคล้องกับมาตรฐานแห่งชาติ

7. ตู้ทำจากแผ่นสังกะสีเคลือบอลูมิเนียมนำเข้าที่ประทับและขึ้นรูปโดยใช้โครงสร้างประกอบที่แข็งแรงทนทานและทนต่อการเสียรูป

โครงสร้างผลิตภัณฑ์:

1.โครงสร้างโดยรวม

ยูนิตหลักของวงแหวนประกอบด้วยห้องบัสบาร์ สวิตช์โหลด (หรือห้องเบรกเกอร์) ห้องเคเบิล กลไกการทำงาน กลไกที่เชื่อมต่อกัน ห้องควบคุมแรงดันต่ำ และวงจรการวัดหรือการวัดแสง แต่ละช่องจะถูกแบ่งด้วยแผ่นเหล็กเพื่อหลีกเลี่ยงความผิดพลาดที่ส่งผลกระทบต่อห้องที่อยู่ติดกัน

2.ช่องบัสบาร์

ห้องบัสบาร์ถูกจัดเรียงที่ด้านบนของตู้ โดยที่บัสบาร์หลักเชื่อมต่อเข้าด้วยกันและวิ่งผ่านสวิตช์เกียร์ทั้งแถว บัสบาร์ถูกจัดเรียงในแนวนอนและสามารถขยายได้อย่างง่ายดาย

3. ห้องสวิตช์หลัก

ห้องสวิตช์โหลด: มีสวิตช์โหลดติดตั้งอยู่ในห้องสวิตช์ เปลือกของสวิตช์โหลดทำจากการหล่ออีพอกซีเรซินและเต็มไปด้วยก๊าซ SF6 เพื่อเป็นสารดับเพลิงและเป็นสื่อฉนวน มีฝาปิดปลายพลาสติกแบบกดร้อนแบบโปร่งใสสองตัวที่ปลายเพลาปฏิบัติการซึ่งนำไปสู่ปลายออก ซึ่งสามารถสังเกตสถานะการสัมผัสได้ สามารถติดตั้งเครื่องวัดความหนาแน่นของก๊าซ SF6 หรือเครื่องวัดความหนาแน่นของก๊าซพร้อมหน้าสัมผัสสัญญาณเตือนในห้องสวิตช์ได้ตามความต้องการของลูกค้า

ห้องเซอร์กิตเบรกเกอร์: ห้องเซอร์กิตเบรกเกอร์ตั้งอยู่ตรงกลางตู้และสามารถติดตั้งเซอร์กิตเบรกเกอร์แบบสุญญากาศเฉพาะทางหรือเซอร์กิตเบรกเกอร์ SF6 ได้ตามความต้องการของลูกค้า ความสามารถในการทำลายล้างสามารถตอบสนองการทำงานของเครือข่ายสวิตชิ่งและเครือข่ายสาขาตามปกติ รวมถึงการตัดกระแสไฟฟ้าลัดวงจรในสถานการณ์พิเศษ เบรกเกอร์วงจรสุญญากาศเหมาะอย่างยิ่งสำหรับการทำงานของระบบเครือข่ายบ่อยครั้ง เซอร์กิตเบรกเกอร์มีกลไกการทำงานของสปริงซึ่งมีฟังก์ชันการปิดใหม่ การทำงานที่เชื่อถือได้ และอายุการใช้งานที่ยาวนาน

4.ห้องเคเบิล

ห้องเคเบิลส่วนใหญ่จะใช้สำหรับการเชื่อมต่อสายเคเบิล ทำให้สามารถเชื่อมต่อสายเคเบิลแกนเดี่ยวหรือสามแกนได้โดยใช้หัวสายเคเบิลที่ไม่มีฉนวนหุ้มที่ง่ายที่สุด ในเวลาเดียวกัน พื้นที่กว้างขวางยังสามารถรองรับส่วนประกอบต่างๆ เช่น อุปกรณ์ป้องกันฟ้าผ่า หม้อแปลงกระแส และสวิตช์กราวด์ ประตูตู้ได้รับการออกแบบตามมาตรฐาน โดยมีหน้าต่างสังเกตการณ์และอุปกรณ์เชื่อมต่อเพื่อความปลอดภัย และพื้นห้องเคเบิลมีฝาปิดซีลและแคลมป์รัดสายไฟที่มีขนาดเหมาะสมพร้อมฉากยึด กรอบด้านหน้าของพื้นห้องเคเบิลสามารถถอดออกได้เพื่อให้ติดตั้งสายเคเบิลได้ง่าย

5.กลไกการทำงาน กลไกประสาน และห้องควบคุมแรงดันต่ำ

ห้องแรงดันต่ำที่มีการประสานกันยังทำหน้าที่เป็นแผงควบคุมอีกด้วย ห้องแรงดันต่ำมีกลไกการทำงานของสปริงพร้อมตัวระบุตำแหน่งและอุปกรณ์เชื่อมต่อทางกล รวมถึงหน้าสัมผัสเสริม ทริปคอยล์ กลไกทริปฉุกเฉิน อุปกรณ์แสดงผลสดแบบคาปาซิทีฟ ล็อคกุญแจ และอุปกรณ์ควบคุมไฟฟ้า ในเวลาเดียวกัน พื้นที่ห้องแรงดันต่ำยังสามารถใช้เพื่อติดตั้งวงจรควบคุม อุปกรณ์บันทึก และรีเลย์ป้องกันได้ ตู้กว้าง 750 มม. มีห้องแรงดันไฟฟ้าต่ำเหมือนกันสองห้องซึ่งสามารถรองรับอุปกรณ์เสริมได้มากขึ้น

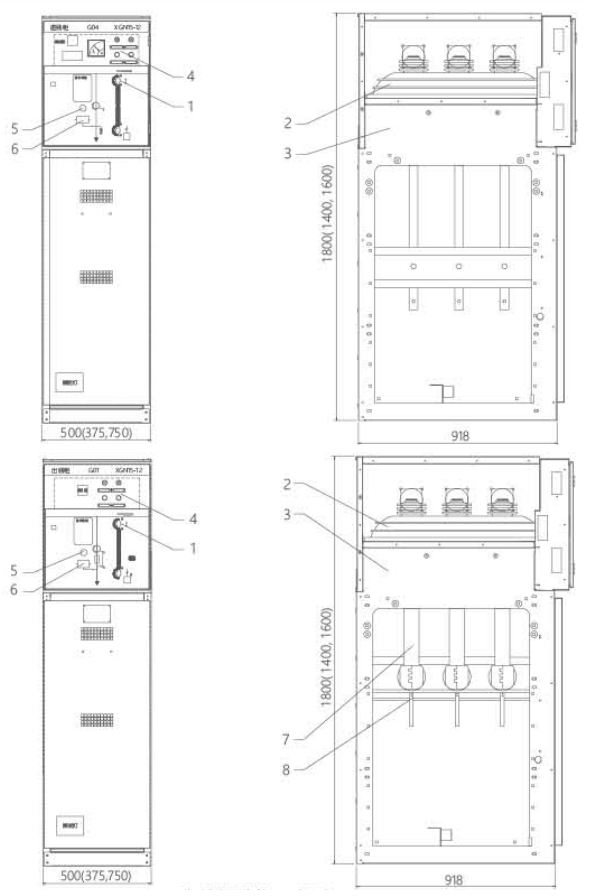

แผนภาพโครงสร้าง

การใช้งาน:

1. ระบบจำหน่ายไฟฟ้า: ใช้ในเครือข่ายจำหน่ายไฟฟ้าเพื่อควบคุมและป้องกันวงจรไฟฟ้า ทำให้ส่งพลังงานได้อย่างมีเสถียรภาพและเชื่อถือได้

2. สิ่งอำนวยความสะดวกทางอุตสาหกรรม: ใช้ในสภาพแวดล้อมอุตสาหกรรมเพื่อจัดการวงจรไฟฟ้าแรงสูงและให้การป้องกันเครื่องจักรและอุปกรณ์อย่างมีประสิทธิภาพ

3. อาคารพาณิชย์: ติดตั้งในอาคารพาณิชย์เพื่อรองรับการจ่ายไฟฟ้าแรงสูงและเพิ่มความปลอดภัยของระบบ

4. สถานีย่อย: ใช้ในสถานีไฟฟ้าย่อยสำหรับการสลับและแยกวงจรไฟฟ้าแรงสูง ทำให้มั่นใจในการทำงานที่ปลอดภัยและมีประสิทธิภาพ

5. การติดตั้งพลังงานทดแทน: ทำงานในระบบพลังงานหมุนเวียน เช่น ฟาร์มพลังงานแสงอาทิตย์และกังหันลม เพื่อจัดการการกระจายพลังงานและปกป้องส่วนประกอบไฟฟ้าแรงสูง

6. บริษัทสาธารณูปโภค: ใช้โดยบริษัทสาธารณูปโภคเพื่อควบคุมและปกป้องเครือข่ายไฟฟ้า เพื่อให้มั่นใจถึงแหล่งจ่ายไฟที่เชื่อถือได้และความเสถียรของระบบ

7. ห้องสวิตช์เกียร์: บูรณาการเข้ากับห้องสวิตช์เกียร์เพื่อจัดการและควบคุมการจ่ายไฟฟ้าภายในพื้นที่จำกัด

8. ศูนย์ข้อมูล: นำไปใช้ในศูนย์ข้อมูลเพื่อรองรับการจ่ายไฟฟ้าแรงสูง และรับประกันความปลอดภัยและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญ

สวิตช์เกียร์วงแหวนปิดโลหะ Ac ภายใน XGN15 นำเสนอโซลูชันที่แข็งแกร่ง เชื่อถือได้ และมีประสิทธิภาพสำหรับการจัดการระบบไฟฟ้าแรงสูงในการใช้งานต่างๆ คุณสมบัติขั้นสูงและโครงสร้างที่ทนทานทำให้เป็นองค์ประกอบสำคัญในระบบจ่ายและป้องกันพลังงานสมัยใหม่
